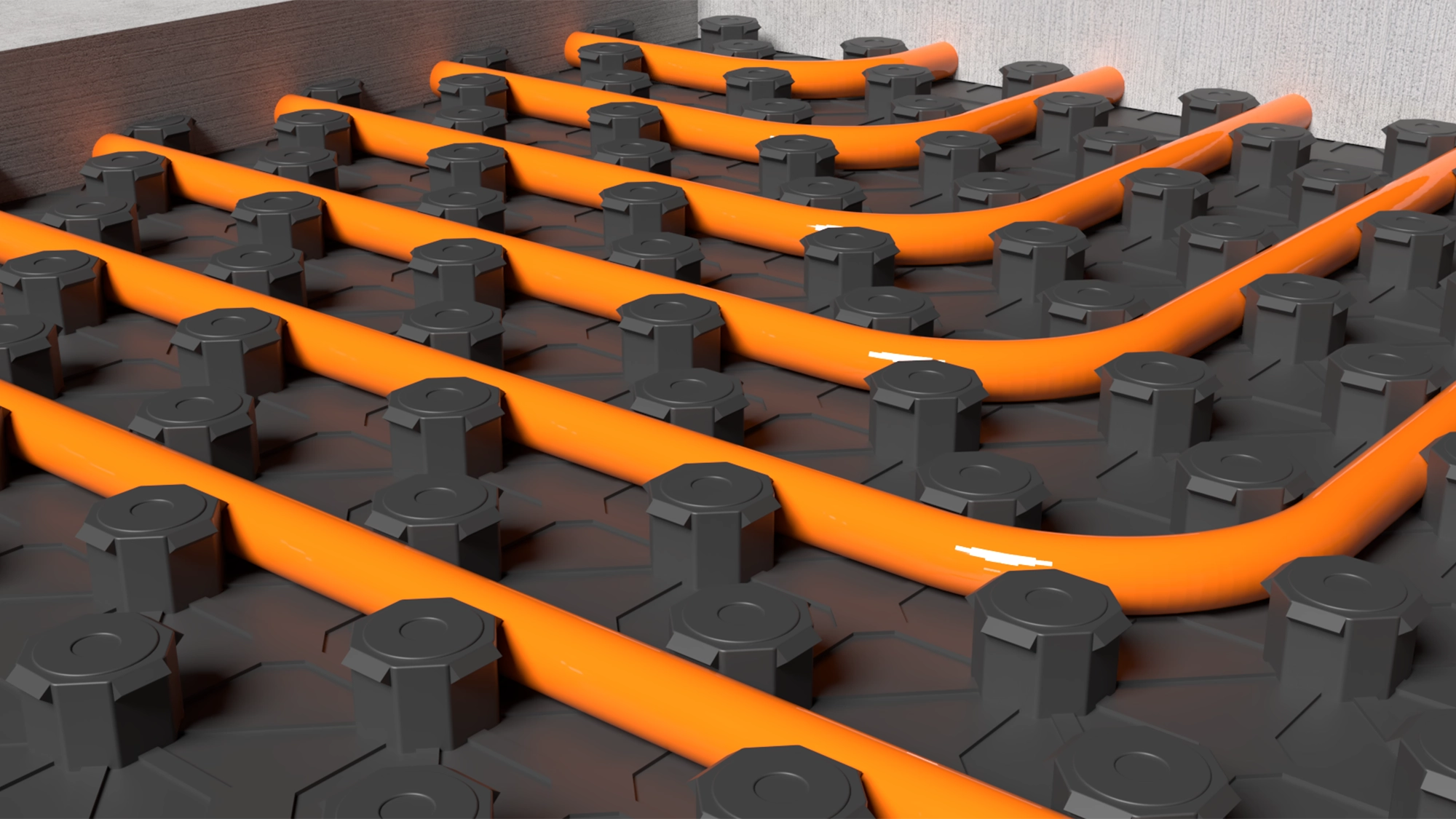

Come influisce il raggio di curvatura delle tubazioni sulle prestazioni e sulla durata di un impianto radiante a pavimento?

Raggio di curvatura della tubazione: perché è fondamentale nella posa degli impianti radianti

La curvatura della tubazione durante la posa sul pannello radiante è un aspetto tecnico determinante per garantire un corretto funzionamento dell’impianto.

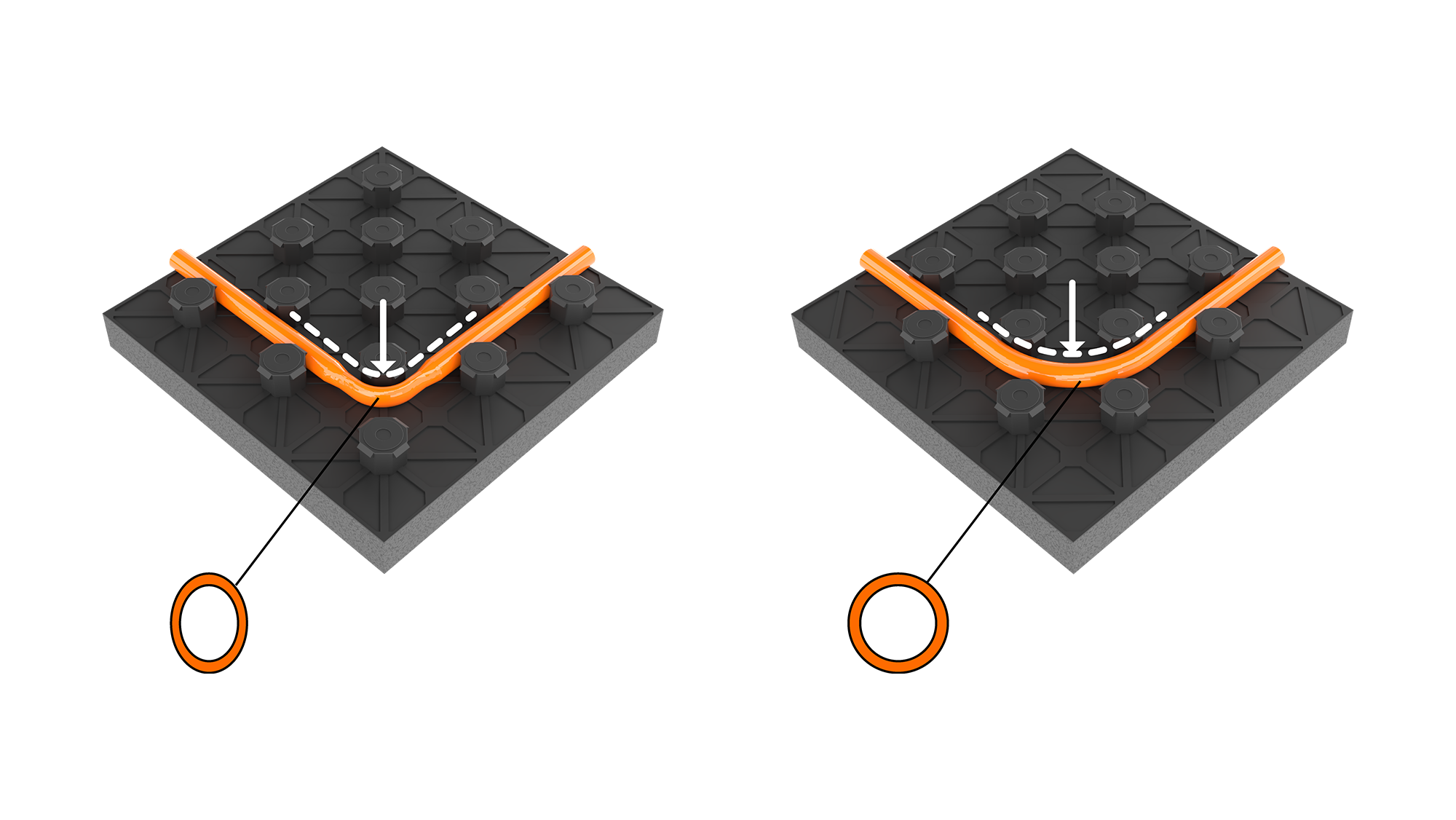

Perché il raggio di curvatura è così importante?

Un corretto raggio di curvatura in fase di posa evita deformazioni della tubazione. Quando il tubo viene piegato eccessivamente, la sua sezione interna può ridursi causando:

• diminuzione della portata del fluido termovettore;
• aumento delle perdite di carico;
• distribuzione non uniforme del calore;
• maggiore stress meccanico sulla tubazione;
• possibile riduzione della vita utile dell’impianto.

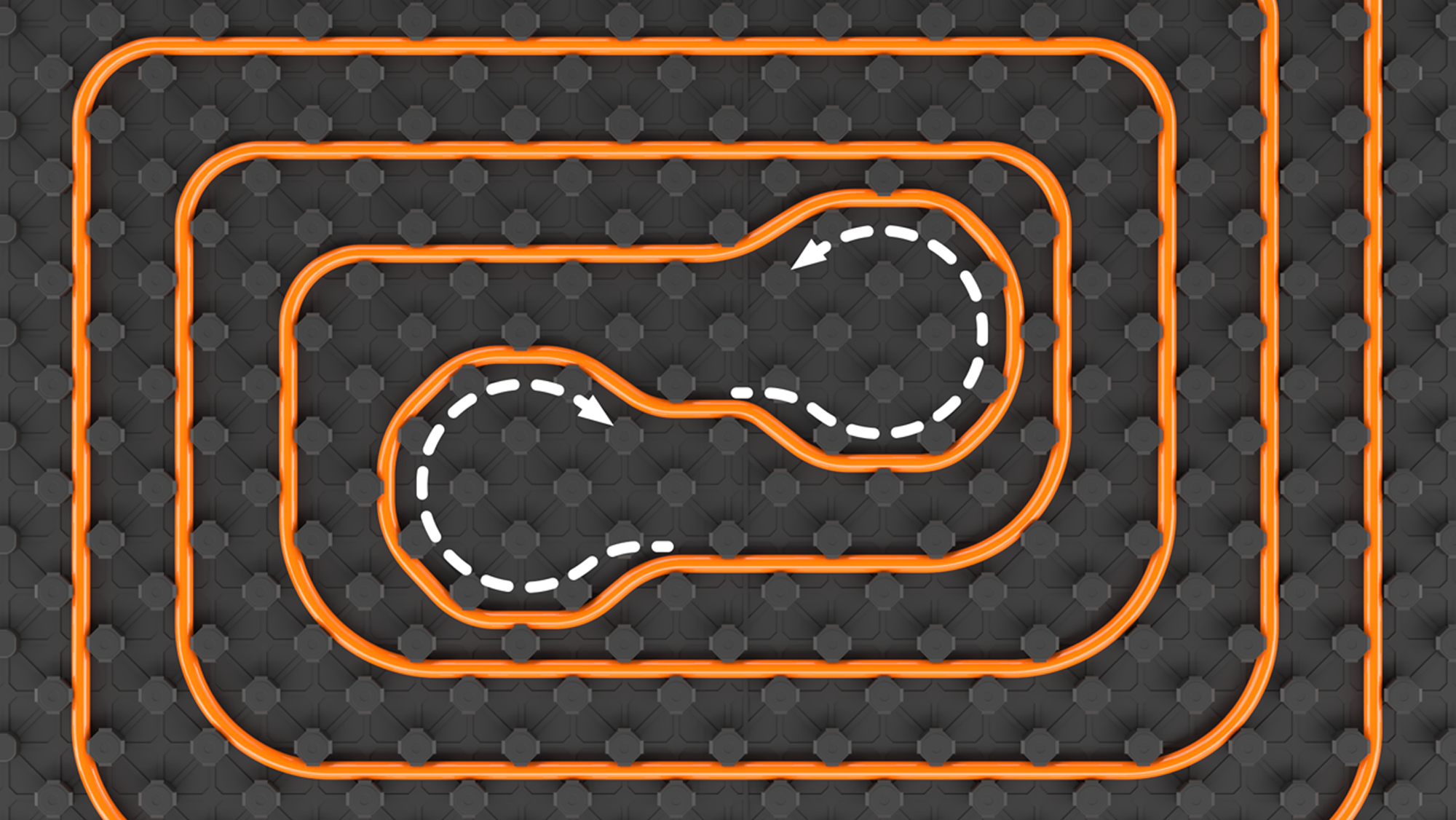

Attenzione all’inversione nei circuiti a chiocciola

La posa dei circuiti a chiocciola prevede, a metà circuito, 2 curve di inversione particolarmente impegnative.
In questa fase è fondamentale:

• rispettare il raggio minimo di curvatura indicato dal produttore;
• evitare schiacciamenti o ovalizzazioni della tubazione;
• mantenere costante la sezione interna della tubazione;

Una curvatura troppo stretta può ridurre l’efficienza dell’impianto di riscaldamento e/o raffrescamento a pavimento.

Qual è il raggio di curvatura ottimale per una tubazione in polietilene reticolato?

Come regola generale, la curva ottimale deve avere un raggio pari ad almeno:

R ≥ (da 5 a 7) x⋅D

dove:

(R) è il raggio di curvatura;

(D) è il diametro esterno della tubazione.

Questo valore può variare in base al materiale del tubo, allo spessore e alle specifiche tecniche del costruttore.

Consulta sempre la documentazione tecnica

Ogni tubazione presenta caratteristiche meccaniche differenti in base al materiale, allo spessore e alla struttura costruttiva. Per questo motivo è fondamentale fare sempre riferimento alla documentazione tecnica fornita, prima della posa.
