Dove Posizionare i Collettori in un Impianto Radiante per Garantire Efficienza e Comfort

La funzione del collettore e criteri per una corretta disposizione nei sistemi radianti

Nella progettazione di un impianto radiante, la disposizione dei collettori è una scelta che incide più di quanto si pensi su efficienza, bilanciamento e comfort abitativo.

Perché il posizionamento del collettore è fondamentale in un impianto radiante

La posizione del collettore influisce direttamente su:

• Emissione termica nei singoli ambienti
• Bilanciamento idraulico dei circuiti
• Efficienza generale dell’impianto radiante
• Uniformità della temperatura ambiente

Una collocazione non corretta può generare situazioni di discomfort, difficoltà di regolazione e un aumento dei consumi energetici.

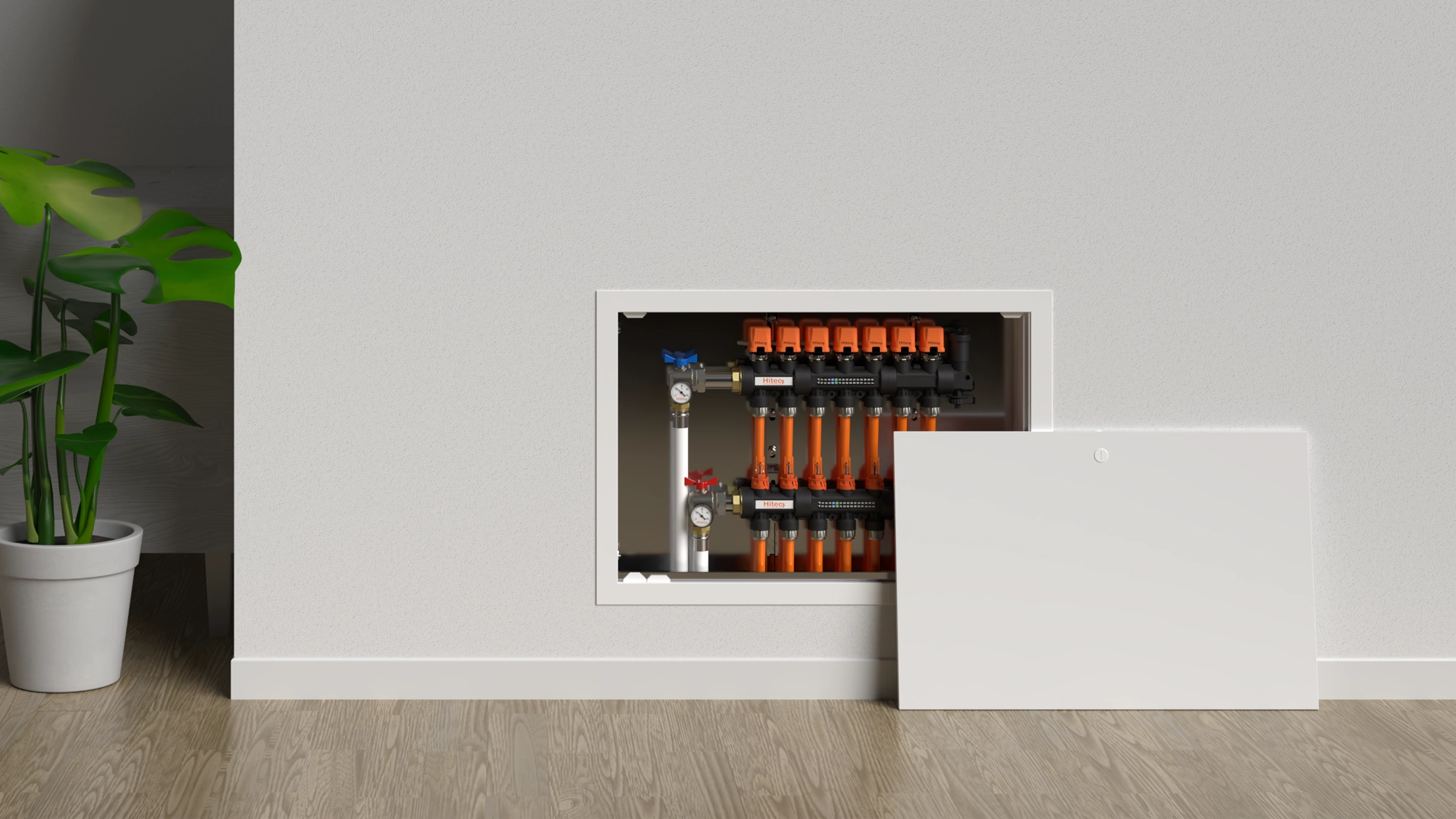

Qual è la funzione del collettore in un impianto radiante?

Il collettore è il componente che distribuisce il fluido termovettore ai singoli circuiti radianti e consente di:

• Ripartire correttamente l’energia termica tra gli ambienti
• Tarare la portata dei circuiti tramite valvole di regolazione e flussimetri
• Regolare in modo indipendente i diversi circuiti e le singole zone dell’edificio.

Un corretto dimensionamento e posizionamento del collettore contribuisce a migliorare le prestazioni dell’intero sistema radiante.

I criteri per una corretta disposizione dei collettori

Per ottenere una distribuzione ottimale dei circuiti radianti, il collettore dovrebbe essere:

• Posizionato centralmente rispetto alle zone servite
• Il più vicino possibile agli ambienti da riscaldare o raffrescare
• Facilmente accessibile per operazioni di regolazione e manutenzione

Una configurazione simmetrica dei circuiti riduce le differenze di perdita di carico e ne favorisce il corretto funzionamento.

È necessario evitare che alcuni ambienti vengano attraversati da troppi tubi che fanno parte dei circuiti di altri ambienti.

È importante ricordare che ogni tubo che parte dal collettore scambia calore con ogni ambiente che attraversa.

Dove posizionare i collettori in un impianto radiante?

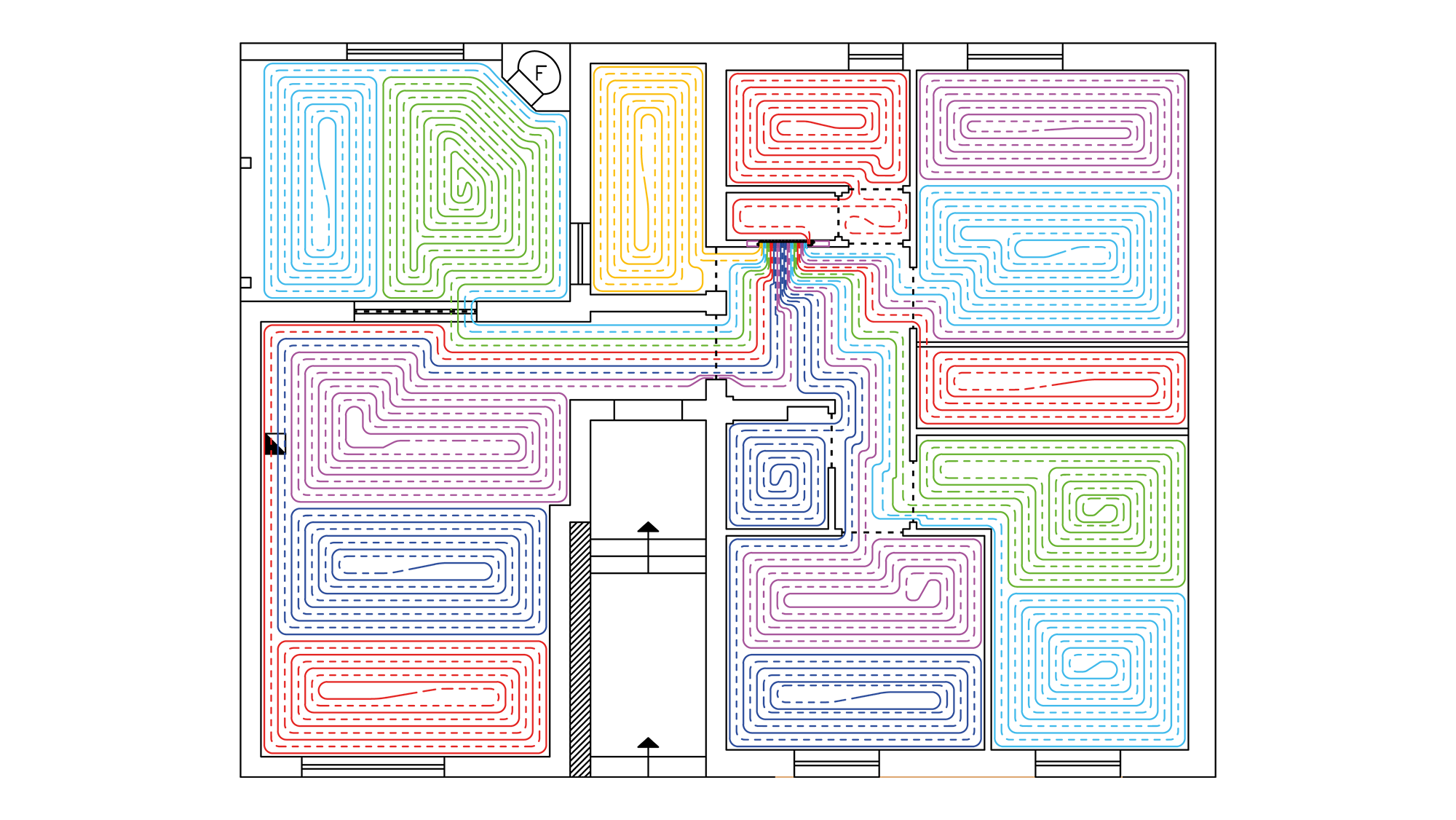

Abitazioni con distribuzione regolare

Nelle abitazioni caratterizzate da una distribuzione degli ambienti regolare, la soluzione ideale prevede:

• Collettore in posizione baricentrica
• Ogni stanza servita da circuiti dedicati

Questa configurazione facilita il bilanciamento dell’impianto e riduce la necessità di successive regolazioni.

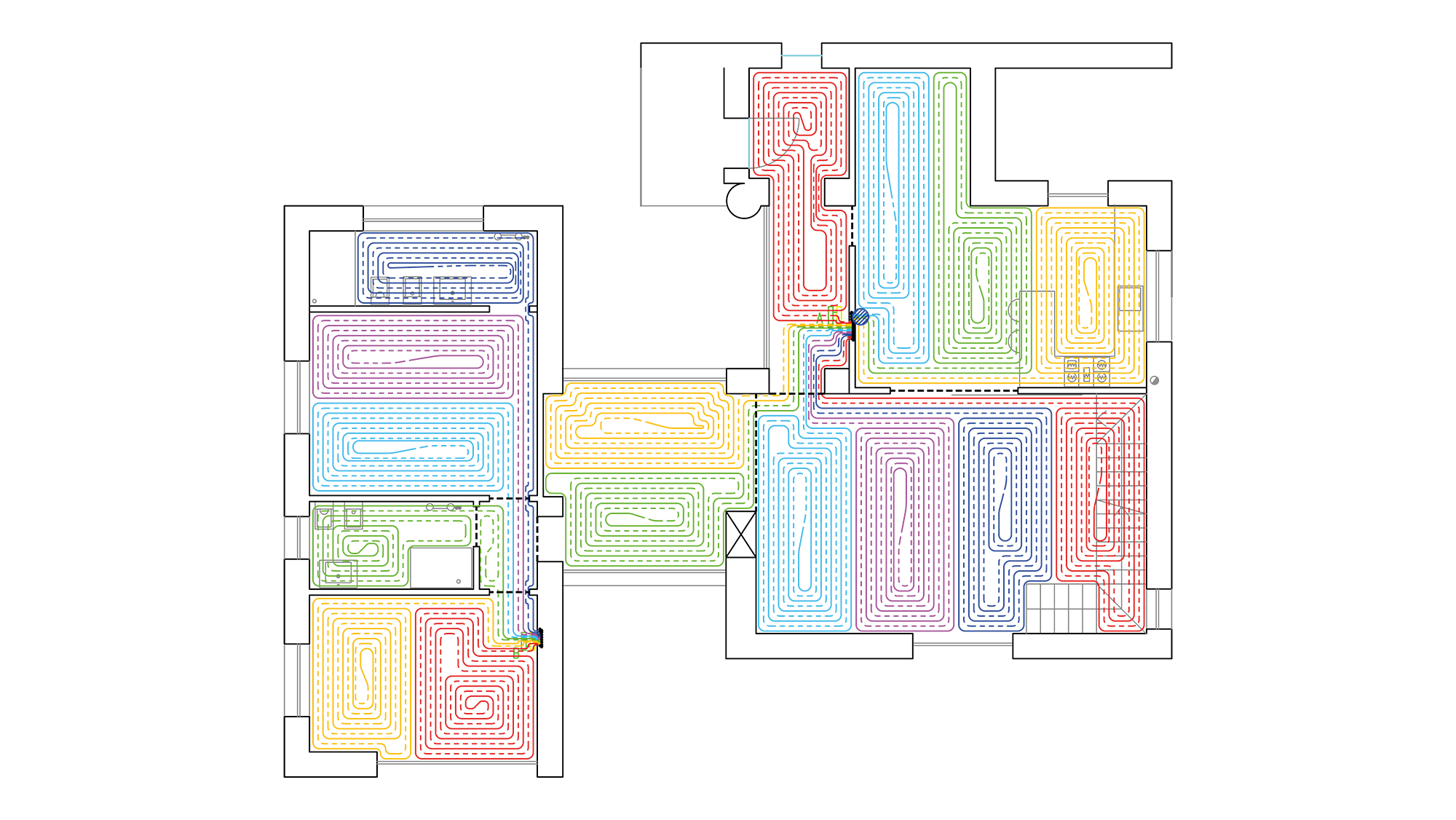

Edifici con layout irregolare

Negli edifici con geometrie più complesse o distribuzioni irregolari degli ambienti, è necessario prevedere più collettori.

Questa soluzione consente di limitare la lunghezza delle tubazioni di adduzione tra collettore e ambienti serviti, migliorando l’efficienza della distribuzione e la gestione dei circuiti radianti.
