Guida Professionale all'Installazione di Impianti VMC

Come installare correttamente un impianto di VMC

Dopo aver visto Come dimensionare correttamente un sistema di ventilazione meccanica, in questa guida esaminiamo nel dettaglio le fasi per una corretta installazione, fondamentale per massimizzare le prestazioni dell’impianto e ridurre i costi di gestione nel lungo termine.

Analisi preliminare e valutazione degli spazi in cantiere

Prima di procedere con l’installazione vera e propria, è indispensabile effettuare una valutazione approfondita degli spazi disponibili all’interno dell’edificio. Questo passaggio è essenziale per garantire un’integrazione ottimale dell’impianto VMC nel contesto architettonico ed evitare problematiche durante le fasi successive.

Verifica in fase di cantiere degli spazi per il passaggio delle tubazioni principali e secondarie

La progettazione dei percorsi delle canalizzazioni deve partire da un’analisi accurata delle possibili vie di passaggio. Le tubazioni principali, generalmente di diametro maggiore (da 125 mm in su), e quelle secondarie (75-90 mm), devono poter essere installate in modo lineare, sfruttando controsoffitti, cavedi tecnici o intercapedini. Un percorso il più possibile rettilineo riduce le perdite di carico e limita la rumorosità del sistema.

Verifica in fase di cantiere degli spazi per il posizionamento delle bocchette negli ambienti

Altro elemento da considerare è la collocazione delle bocchette di immissione e aspirazione. Queste devono essere posizionate in modo funzionale e discreto, tenendo conto della distribuzione degli arredi, della presenza di luci e delle strutture portanti. È importante prevedere anche spazi per la manutenzione, soprattutto quando le bocchette sono integrate in controsoffitti o vani tecnici.

Verifica della possibilità di installare correttamente le prese aria esterne

Le prese d’aria esterne, fondamentali per l’ingresso e l’espulsione dell’aria, devono essere collocate lontano da fonti di inquinamento come camini o strade trafficate. Inoltre, devono rispettare una distanza minima tra loro, di almeno 1,5 metri, per evitare il rischio di ricircolo dell’aria esausta. L’orientamento delle bocchette, spesso su facciata o tetto, va valutato in base alle condizioni ambientali e alla normativa vigente.

Verifica in fase di cantiere degli spazi per il posizionamento del recuperatore di calore

Il cuore del sistema VMC è il recuperatore di calore, che deve essere installato in una zona accessibile, come un vano tecnico o un controsoffitto con botola apribile, per agevolare le operazioni di manutenzione ordinaria e straordinaria. È necessario prevedere uno scarico per la condensa e spazi adeguati al collegamento delle tubazioni. Inoltre, occorre garantire l’allacciamento elettrico e il corretto isolamento acustico e termico.

Posizionamento e montaggio delle componenti interne: bocchette, box e canalizzazioni

Una volta completata la fase di analisi e progettazione, si passa alla posa vera e propria delle componenti interne del sistema VMC. Ogni elemento deve essere installato seguendo criteri funzionali, prestazionali ed estetici.

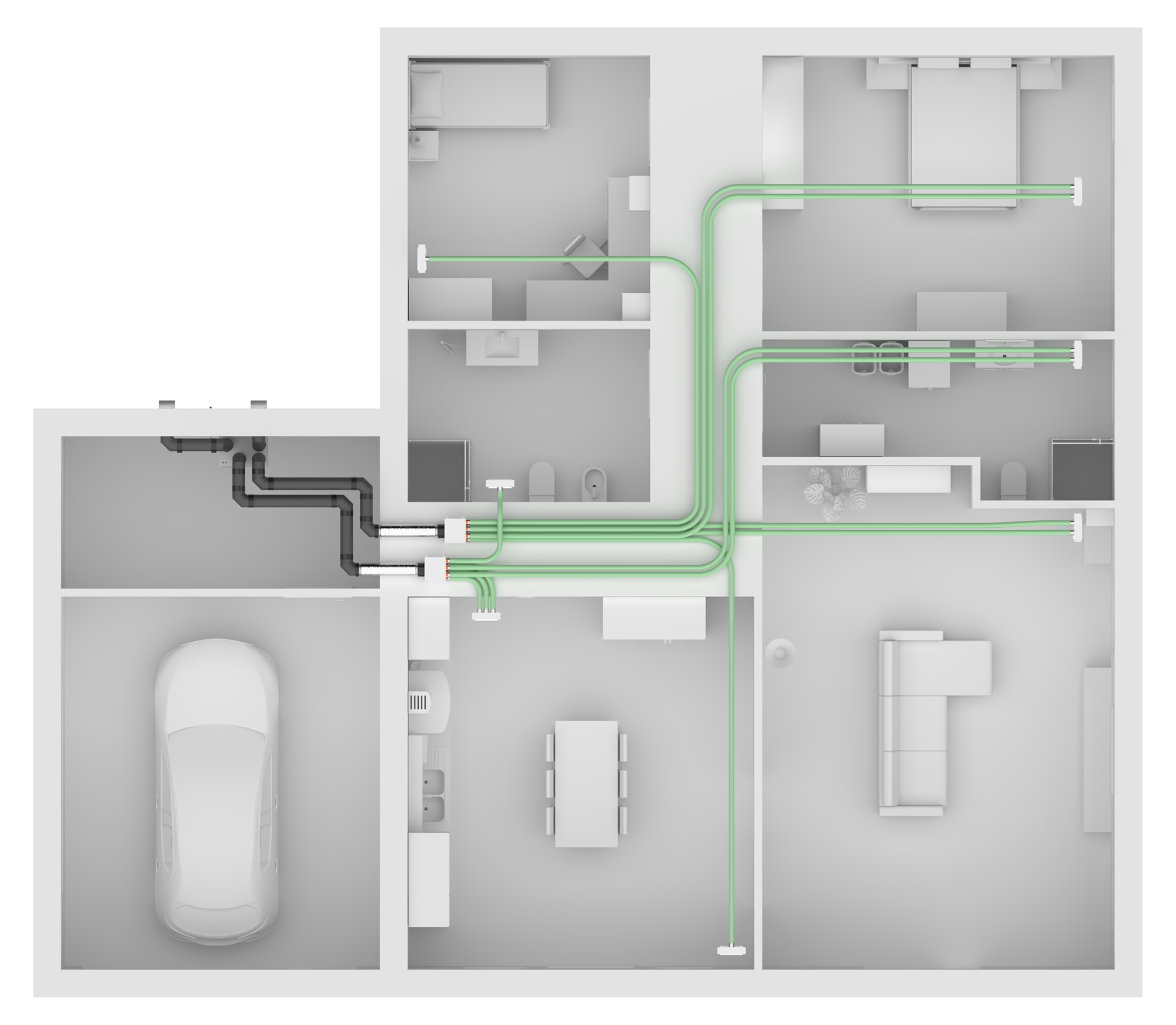

Posizionamento delle bocchette di aspirazione e immissione negli ambienti

Le bocchette di aspirazione vanno posizionate nei locali umidi e di servizio (come bagni, cucine e lavanderie), mentre quelle di immissione sono destinate ai locali nobili (camere da letto, soggiorni, studi). La collocazione, solitamente a soffitto o in alto sulla parete, deve garantire un flusso d’aria omogeneo, evitando zone stagnanti o correnti fastidiose.

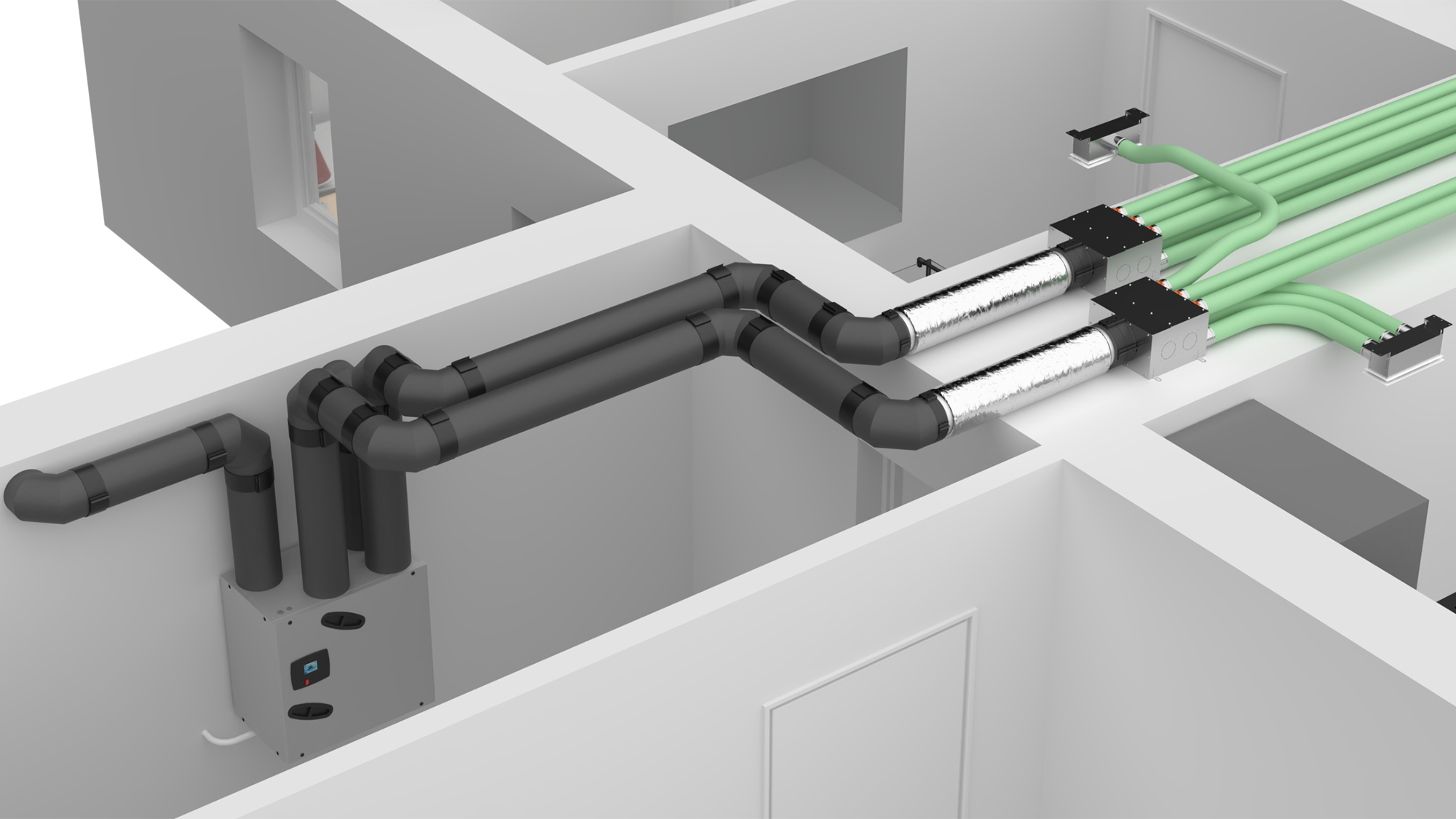

Installazione dei box per la partenza delle tubazioni dell’aria

I box di distribuzione dell’aria fungono da snodi tra le tubazioni principali e le tubazioni secondarie per alimentare le bocchette. Vanno posizionati in aree centrali rispetto agli ambienti serviti, per minimizzare la lunghezza delle canalizzazioni. Devono essere facilmente ispezionabili ed eventualmente dotati di sistemi di regolazione del flusso e di dispositivi fonoassorbenti.

Installazione delle canalizzazioni

Le canalizzazioni di norma sono costruite con materiali plastici flessibili e resistenti allo schiacciamento, oltre ad avere caratteristiche antibatteriche e antistatiche. L’installazione deve garantire una perfetta tenuta all’aria e un buon isolamento termico e acustico. È fondamentale evitare curve strette, strozzature e fissaggi non idonei, che potrebbero generare rumori o vibrazioni indesiderate.

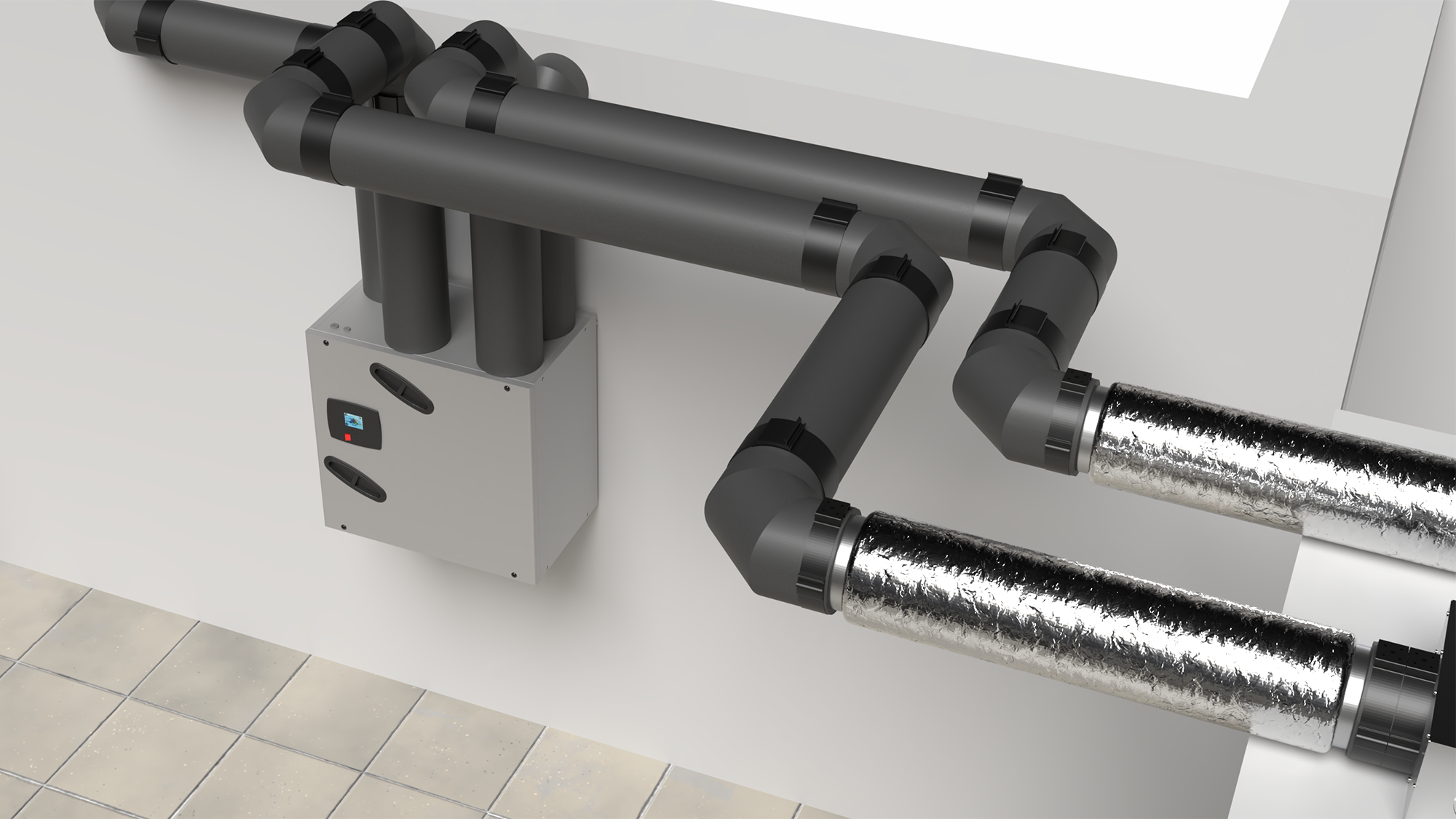

Installazione del recuperatore

Dopo aver predisposto i collegamenti dell’impianto, si procede con l’installazione del recuperatore di calore. Il fissaggio deve garantire la stabilità della macchina e ridurre al minimo la trasmissione delle vibrazioni alla struttura dell’abitazione. In presenza di locali sensibili al rumore, è opportuno prevedere anche un adeguato isolamento acustico del vano tecnico o del controsoffitto, così da migliorare il comfort abitativo.

Successivamente si collega lo scarico della condensa dotato di un sifone per impedire la risalita di cattivi odori. È fondamentale che il recuperatore rimanga facilmente accessibile, in modo da poter eseguire senza difficoltà la manutenzione ordinaria e la sostituzione periodica dei filtri.

Un’ulteriore accortezza importante riguarda l’installazione di un silenziatore acustico tra il recuperatore e i box di distribuzione: questo componente riduce in modo significativo i rumori trasmessi attraverso le tubazioni dell’aria, contribuendo a mantenere un ambiente domestico silenzioso e confortevole.

Collegamenti, configurazione e collaudo del sistema VMC

Completato il montaggio delle componenti meccaniche, si passa alla fase di collegamento e configurazione dell’impianto, seguita dal collaudo finale.

Collegamento del recuperatore alle bocchette aria esterne Aspirazione ed Espulsione

Le connessioni tra il recuperatore e le prese aria esterne devono essere coibentate per evitare la formazione di condensa. Le griglie esterne devono essere dotate di protezione contro la pioggia e il vento, e di rete di protezione contro gli insetti. I condotti devono mantenere una sezione adeguata e un percorso il più diretto possibile.

Collegamento elettrico e regolazione del sistema

Il recuperatore va collegato alla rete elettrica tramite un impianto protetto da interruttori differenziali. Il cablaggio deve seguire lo schema fornito dal produttore. L’impianto può essere integrato con sensori di umidità, CO₂ o EVOC, per una gestione automatica e intelligente. I parametri di funzionamento vengono configurati tramite una centralina o pannello di controllo digitale.

Test di funzionamento e bilanciamento portate

Il collaudo rappresenta l’ultima fase dell’installazione. Con strumenti di misura professionali, si verificano le portate d’aria in immissione e di estrazione, controllando che siano conformi al progetto. Viene eseguito il bilanciamento delle bocchette, regolando i flussi per ogni ambiente. Infine, si esegue una verifica complessiva per individuare eventuali anomalie, rumori o dispersioni.

Manutenzione periodica

Una corretta manutenzione garantisce il mantenimento delle prestazioni nel tempo. Le principali operazioni includono:

• Pulizia o sostituzione filtri (ogni 3-6 mesi, a seconda dell’ambiente);
• Pulizia delle prese aria esterne (ogni 6 mesi o su segnalazione di calo delle prestazioni)
• Pulizia dei condotti (ogni 5 anni o su segnalazione di calo prestazioni);
• Controllo funzionale del recuperatore quando necessita (motori, scambiatori, scarico condensa).

Un registro delle attività di manutenzione aiuta a mantenere traccia degli interventi e a garantire la conformità alle normative igienico-sanitarie.

L’installazione di un impianto VMC, se eseguita correttamente, rappresenta un investimento in salute, comfort e risparmio energetico. Ogni fase, dalla progettazione alla messa in funzione, richiede competenza tecnica, attenzione ai dettagli e una conoscenza approfondita delle normative vigenti.
